Mündungsblitzsensor Serie 600

Beschreibung

Der Mündungsblitzsensor der Serie 600 erfasst optisch den Mündungsblitz bei der Schussabgabe und liefert ein präzises elektrisches Signal für nachgelagerte Messketten. Die Serie umfasst zwei Modelle mit unterschiedlicher Auswertearchitektur: den aktuell lieferbaren MFS 607 und den MFS 608, der nicht mehr lieferbar ist.

Beide Sensoren arbeiten optisch im Spektralbereich 600 – 1 050 nm mit einem Sichtwinkel von 7,5° und liefern einen Ausgangsimpuls von +10 bis +12 V mit einer Anstiegszeit > 50 V/µs. Maximale Kadenz: 10 000 Schuss/min.

Modellvarianten

MFS 607 — aktuell lieferbar

Der Mündungsblitzsensor 607 dient hauptsächlich der Erfassung der Kadenz von vollautomatischen Waffen. Er kann auch als Startimpulsgeber für die Kurzzeitfotografie oder als Stoppimpulsgeber für Gasdruckmessungen eingesetzt werden. Die Triggerschwelle ist an der Rückseite einstellbar. Dieses Gerät kommt mit dem IMS 8500 zum Einsatz.

MFS 608 — nicht mehr lieferbar

Der Mündungsblitzsensor 608 (nicht mehr lieferbar) dient ebenfalls der Erfassung der Kadenz vollautomatischer Waffen. Er hat einen integrierten Microcontroller zur Datenauswertung. Die Daten werden an einer seriellen Schnittstelle bereitgestellt. Dieses Gerät kann über das Power Interface 4044 direkt an einen PC angeschlossen werden. Die Ergebnisaufbereitung erfolgt per Software, die Triggerschwelle ist über die Software einstellbar.

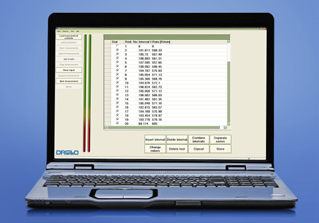

Auswertesoftware

Die modulare Software unterstützt mehrere Messkanäle. Diese können aus verschiedenen Messarten wie Gasdruckmessung, Geschwindigkeitsmessung, Kadenzmessung oder immaterielle Treffbildscheiben kombiniert werden.

Technische Daten

Hinweis: Der MFS 608 ist nicht mehr lieferbar. Die Daten sind aus Vollständigkeitsgründen aufgeführt.

Funktion

	MFS 607	MFS 608 (n. l.)
Funktionsprinzip	Optisch	Optisch

Parameter

	MFS 607	MFS 608 (n. l.)
Minimum rate	beliebig	60 Schuss/min
Maximum rate	10 000 Schuss/min	10 000 Schuss/min
Sichtwinkel	7,5°	7,5°
Spektralbereich	600 – 1 050 nm	600 – 1 050 nm

Elektrik

	MFS 607	MFS 608 (n. l.)
Betriebsspannung	+12 V	+12 V bis +30 V
Stromaufnahme	ca. 45 mA	ca. 120 mA
Ausgangsimpuls	+10 V bis +12 V	+10 V bis +12 V
Anstiegszeit	> 50 V/µs	> 50 V/µs

Umgebungsbedingungen

	MFS 607	MFS 608 (n. l.)
Arbeitstemperatur	−10 °C bis +60 °C	−10 °C bis +60 °C
Lagertemperatur	−20 °C bis +75 °C	−20 °C bis +75 °C
Luftfeuchtigkeit	≤ 80 %, nicht kondensierend	≤ 80 %, nicht kondensierend

Maße, gesamt

	MFS 607	MFS 608 (n. l.)
Länge	180 mm	220 mm
Breite	80 mm	105 mm
Höhe	50 mm	45 mm
Gewicht	ca. 0,8 kg	ca. 1,2 kg

Zu verwenden mit

	MFS 607	MFS 608 (n. l.)
Intelligentes Messsystem 8500	●	–
Power Interface 4044	–	●

Anwendungsbereiche

• Kadenzmessung und -überprüfung vollautomatischer Waffen
• Stoppimpuls für Gasdruckmessungen oder Rohrdurchlaufzeit (t4-Zeit)
• Startimpuls für Geschossflugzeitmessung
• Startimpuls für Kurzzeitfotografie und Highspeed-Video
• Startimpuls zur Zünderlaufzeitmessung
• Kontrolle des Munitionsverbrauchs auf Schießbahnen
• Integration in das Intelligente Messsystem IMS 8500 zur Auswertung und Dokumentation
